Sistema de soporte ventilatorio BiPap Vision
Descripción

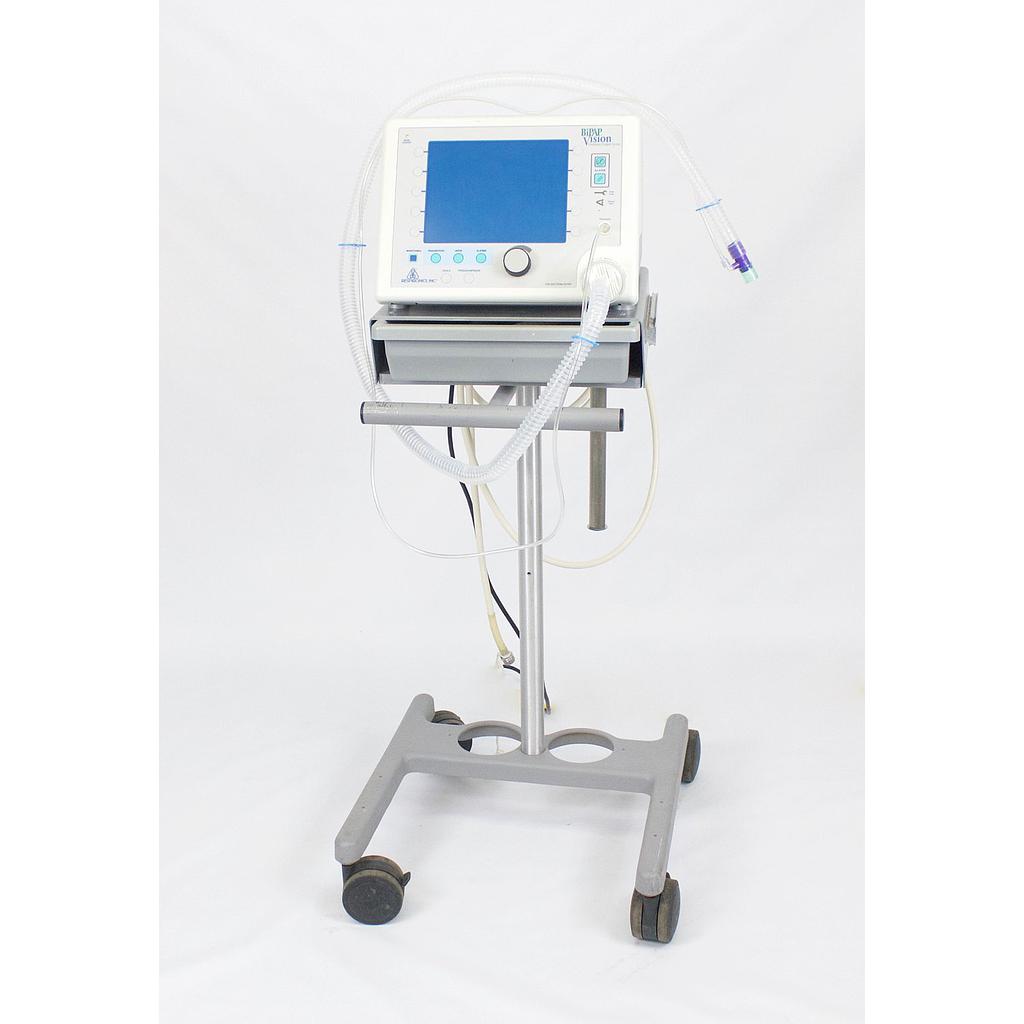

Philips Respironics BiPAP Vision
Respironics Vision dispone de una pantalla de visualización integrada que muestra gráficos en tiempo real de fácil lectura en formato de forma de onda o escala de barras, proporcionando los siguientes valores numéricos medidos y calculados para ayudar con la gestión del ventilador:
IPAP
Tarifa total de la respiración
Ventilación minuciosa exhalada
% Respiraciones desencadenadas por el paciente
Volumen de marea exhalado
EPAP
TI/tot
Presión inspiratoria máxima
Paciente o pérdida total
Pantalla de visualización integrada
Control del oxígeno hasta el 100%
Regulación de la presión en la máscara
BiPAP
Sensibilidad de Auto-Trak
Módulo de alarma
Modos
CPAP
Rango de control: 4 a 20 cm H2O
Incrementos de control: 1 cm H2O
S/T
Rango de control: 4 a 40 cm H2O
Incrementos de control: 1 cm H2O
PAV/T
Rango de control: menú de inicio rápido
Incrementos de control: obstructiva, restrictiva, mixta, normal
Intervalos de control e incrementos: parámetros
IPAP
Rango de control: 4 a 40 cm H2O
Incrementos de control: 1 cm H2O
EPAP
Rango de control: 4 a 40 cm H2O
Incrementos de control: 1 cm H2O
CPAP
Rango de control: 4 a 40 cm H2O
Incrementos de control: 1 cm H2O
Tasa
Rango de control: 4 a 40 BPM
Incrementos de control: 1 BPM
Tiempo de inspiración
Rango de control: 0,5 a 3,0 seg
Incrementos de control: 0,1 seg
IPAP tiempo de subida
Gama de control: 0.05 a 0.40 sec
Incrementos de control: 4 puntos de ajuste: .05,. 1,. 2,. 4 seg.
Concentración de oxígeno (% O2)
Rango de control: 21 a 100%
Incrementos de control: 4% de 21 a 25% 5% de 25 a 100%
Intervalos de control e incrementos: alarmas
Alta presión
Rango de control: 5 a 50 cm H2O
Incrementos de control: 1 cm H2O
Baja presión
Rango de control: desactivado; de 0 a 40 cm H2O
Incrementos de control: 1 cm H2O
Baja presión
Rango de control: demora de 0 a 60 seg.
Incrementos de control: 1 seg.
Apnea
Rango de control: desactivado; 20 a 40 seg.
Incrementos de control: 4 puntos de ajuste: desactivado, 20, 30, 40 seg.
Ventilación de bajo minuto
Rango de control: desactivado; 1 a 99 L/min
Incrementos de control: 1 L/min
Alta tasa
Rango de control: 4 a 120 BPM
Incrementos de control: 4 puntos de ajuste: 1 BPM
Tarifa baja
Rango de control: 4 a 120 BPM
Incrementos de control: 4 puntos de ajuste: 1 BPM
Intervalos de visualización e incrementos
IPAP
Gama de la exhibición: 0 a 50 cm H2O
Resolución de la pantalla: 1 cm H2O
EPAP
Gama de la exhibición: 0 a 50 cm H2O
Resolución de la pantalla: 1 cm H2O
CPAP
Gama de la exhibición: 0 a 50 cm H2O
Resolución de la pantalla: 1 cm H2O
Tasa
Rango de visualización: 0 a 150 BPM
Resolución de la exhibición: 1 BPM
Volumen de marea exhalado (VT)
Gama de la exhibición: 0 a 4000 ml
Resolución de la pantalla: 1 ml
Ventilación minuciosa (respiradero mínimo)
Gama de la exhibición: 0 a 99 L/min
Resolución de la exhibición: 1 L/min
Pérdida total (escape del TOT)
Gama de la exhibición: 0 a 300 L/min
Resolución de la exhibición: 1 L/min
Plomo del paciente (PT. escape)
Gama de la exhibición: 0 a 300 L/min
Resolución de la exhibición: 1 L/min
Presión inspiratoria máxima (PIP)
Gama de la exhibición: 0 a 50 cm H2O
Resolución de la pantalla: 1 cm H2O
Porcentaje de respiraciones desencadenadas por pateint (PT. trigonometría)
Gama de la exhibición: 0 a 100%
Resolución de la exhibición: el 1%
TI/TTot
Gama de la exhibición: 0 a 100%
Resolución de la exhibición: el 1%
